LIVE555研究之二RTSP、RTP/RTCP协议介绍

时间:2015-04-16 09:51ithzhang
RTSP(Real-Time Stream Protocol ) 是一种基于文本的应用层协议,在语法及一些消息参数等方面, RTSP 协议与 HTTP 协议类似。

一、概述

    RTSP(Real-Time Stream Protocol ) 是一种基于文本的应用层协议,在语法及一些消息参数等方面, RTSP 协议与 HTTP 协议类似。

RTSP 被用于建立的控制媒体流的传输,它为多媒体服务扮演“网络远程控制”的角色。 RTSP 本身并不用于传送媒体流数据。媒体数据的传送可通过 RTP/RTCP 等协议来完成。

  基本的 RTSP 操作过程

   首先,客户端连接到流服务器并发送一个 OPTIONS 命令查询服务器提供的方法收到服务器的回应后,发送 DESCRIBE 命令查询某个媒体文件的 SDP 信息。流服务器通过一个 SDP 描述来进行回应,回应信息包括流数量、媒体类型等信息。客户端分析该 SDP 描述,并为会话中的每一个流发送一个 SETUP 命令, SETUP 命令告诉服务器客户端用于接收媒体数据的端口。流媒体连接建立完成后,客户端发送一个 PLAY 命令,服务器就开始传送媒体流数据。在播放过程中客户端还可以向服务器发送 PAUSE 等其他命令控制流的播放。通信完毕,客户端可发送 TERADOWN 命令来结束流媒体会话。

   是通过 wireshark 抓包获得的完整客户端与服务器进行的 RTSP 交互。黑色字体表示客户端请求,红色字体表示服务器回应。

OPTIONS rtsp://10.34.3.80/D:/a.264 RTSP/1.0

CSeq: 2

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

RTSP/1.0 200 OK

CSeq: 2

Date: Tue, Jul 22 2014 02:41:21 GMT

Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, GET_PARAMETER, SET_PARAMETER

DESCRIBE rtsp://10.34.3.80/D:/a.264 RTSP/1.0

CSeq: 3

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Accept: application/sdp

RTSP/1.0 200 OK

CSeq: 3

Date: Tue, Jul 22 2014 02:41:21 GMT

Content-Base: rtsp://10.34.3.80/D:/a.264/

Content-Type: application/sdp

Content-Length: 494

v=0

o=- 1405995833260880 1 IN IP4 10.34.3.80

s=H.264 Video, streamed by the LIVE555 Media Server

i=D:/a.264

t=0 0

a=tool:LIVE555 Streaming Media v2014.07.04

a=type:broadcast

a=control:*

a=range:npt=0-

a=x-qt-text-nam:H.264 Video, streamed by the LIVE555 Media Server

a=x-qt-text-inf:D:/a.264

m=video 0 RTP/AVP 96

c=IN IP4 0.0.0.0

b=AS:500

a=rtpmap:96 H264/90000

a=fmtp:96 packetization-mode=1;profile-level-id=42001E;sprop-parameter-sets=Z0IAHpWoLQSZ,aM48gA==

a=control:track1

SETUP rtsp://10.34.3.80/D:/a.264/track1 RTSP/1.0

CSeq: 4

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Transport: RTP/AVP;unicast;client_port=60094-60095

RTSP/1.0 200 OK

CSeq: 4

Date: Tue, Jul 22 2014 02:41:25 GMT

Transport: RTP/AVP;unicast;destination=10.34.3.80;source=10.34.3.80;client_port=60094-60095;server_port=6970-6971

Session: 54DAFD56;timeout=65

PLAY rtsp://10.34.3.80/D:/a.264/ RTSP/1.0

CSeq: 5

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Session: 54DAFD56

Range: npt=0.000-

RTSP/1.0 200 OK

CSeq: 5

Date: Tue, Jul 22 2014 02:41:25 GMT

Range: npt=0.000-

Session: 54DAFD56

RTP-Info: url=rtsp://10.34.3.80/D:/a.264/track1;seq=10244;rtptime=2423329550

GET_PARAMETER rtsp://10.34.3.80/D:/a.264/ RTSP/1.0

CSeq: 6

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Session: 54DAFD56

RTSP/1.0 200 OK

CSeq: 6

Date: Tue, Jul 22 2014 02:41:25 GMT

Session: 54DAFD56

Content-Length: 10

// 终止

TEARDOWN rtsp://10.34.3.80/D:/a.264/ RTSP/1.0

CSeq: 7

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Session: 54DAFD56

RTSP/1.0 200 OK

CSeq: 7

Date: Wed, Jul 30 2014 07:13:35 GMT

     可以发现 RTSP 协议的格式与 http 协议很类似,都是基于文本的协议,语法也基本相同。但是它们并不相同,有以下主要差别:

        首先,方法名称不同。 RTSP 新增了 DESCRIBESETUPPLAY 等方法。

       其次, HTTP 协议是无状态的协议,方法之间的发送并无明显的次序关系。而 RTSP 是有状态的协议,各方法存在次序关系。

在者, HTTP 协议可以以内带载荷数据的方式传送数据,如网页数据。而 RTSP 仅仅提供流播放的控制,并不传送流媒体数据。流媒体数据可以通过 RTP/RTCP 的方式传送。

二、RTSP 消息

1. RTSP 请求消息格式

方法名称 URL RTSP 版本    回车换行

消息头    回车换行   回车换行

消息体     回车换行

    方法名称包括 OPTIONSDESCRIBESETUPPLAYTEARDOWN 等。

    URL 是接受方的地址,如 :rtsp: //192.168.0.1 /video1.3gp

    RTSP 版本一般是 RTSP/1.0

    消息的每一行都会以回车换行结尾,为了便于定位识别,消息头的最后一行有两个回车换行。

    消息体有时是可选的。

2. 回应消息格式

RTSP 版本状态码对应文本解释回车换行

消息头        回车换行回车换行

消息体     回车换行

    RTSP 版本一般为 RTSP/1.0

    状态码表示对应消息的执行结果。

    部分状态码与文本解释对应列表如下:

   状态码       文本解释                     含义

200         OK                              执行成功

400         Bad Request                  错误请求

404       Not Found                   未找到

500        Internal Server Error   服务器内部错误

3. 各方法详细介绍

(1)OPTIONS

     客户端使用 OPTION 来查询服务器提供的方法。服务器会在 public 字段给出自己提供方法集合。从上面的抓包中可以看到此服务器提供了 OPTIONS DESCRIBE SETUP TEARDOWN PLAY, PAUSE, GET_PARAMETER SET_PARAMETER 等方法。

    OPTIONS 方法并不是必须的。客户端可以绕过 OPTIONS ,直接向服务器发送其他消息。

CSeq 字段表示请求的序号。客户端的每一个请求都会被赋值一个序号。每个请求消息也会对应一个同样序号的回应消息。

     OPTIONS 消息可以在任何时间发送。有的客户端会定时向服务器发送 OPTION 消息。而服务器也可以通过是否定时收到 OPTIONS 消息来判断客户端是否在线。但并不是所有客户端和服务器都这样做。

     User Agent

     该域用于用户标识 . 不同公司或是不同的客户端。不同客户端发出的消息中的这个域的内容都不大相同。有时会指明客户端的版本号、型号等等。

     下面的对话中该字段指明采用 VLC 作为客户端,并给出版本号和使用 LIVE555 库的版本。

OPTIONS rtsp://10.34.3.80/D:/a.264 RTSP/1.0

CSeq: 2                                                                                              // 请求序号

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

RTSP/1.0 200 OK

CSeq: 2                                                                                              // 回复序号

Date: Tue, Jul 22 2014 02:41:21 GMT

Public: OPTIONS, DESCRIBE, SETUP, TEARDOWN, PLAY, PAUSE, GET_PARAMETER, SET_PARAMETER

(2)DESCRIBE

    DESCRIBE 消息是由客户端发送到服务器端,用于客户端得到请求链接中指定的媒体文件的相关描述,一般是 SDP 信息。 SDPSession Description Protocol )包含了会话的描述、媒体编码类型、媒体的码率等信息。对于流媒体服务而言,以下几个域是在 SDP 中一定要包含的。

a=control:

a=range:

a=rtpmap:

a=fmtp:

     当一个录像中即包含音频又包含视频时,会有多个上述结构。每个媒体描述以 m 开始。下面绿色和黄色背景的字体分别表示对视频和音频媒体的描述。 请求中的 Accept 字段用于指定客户端可以接受的媒体描述信息类型,此处为 SDP 信息。

DESCRIBE rtsp://10.34.3.80/D:/a.264 RTSP/1.0

CSeq: 3

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Accept: application/sdp                                // 请求获得 SDP 信息

RTSP/1.0 200 OK

CSeq: 3

Date: Tue, Jul 22 2014 02:41:21 GMT

Content-Base: rtsp://10.34.3.80/D:/a.264/                   // 指明对某媒体的描述信息

Content-Type: application/sdp                                   // 请求类型

Content-Length: 494                                                //SDP 长度

v=0                                            //Version SDP 协议的版本

o=- 1405995833260880 1 IN IP4 10.34.3.80            //Origion  会话的发起者信息

s=H.264 Video, streamed by the LIVE555 Media Server  // 会话名称



i=D:/a.264                                                              // 会话的描述信息

t=0 0                                                                      // 会话的开始和结束时间

a=tool:LIVE555 Streaming Media v2014.07.04          //Attribute

a=type:broadcast

a=control:*                                                             // 控制信息

a=range:npt=0-

a=x-qt-text-nam:H.264 Video, streamed by the LIVE555 Media Server

a=x-qt-text-inf:D:/a.264

m=video 0 RTP/AVP 96            // 发送方所支持的媒体类型(视频)等信息

c=IN IP4 0.0.0.0                // 会话连接信息,支出真正的媒体流使用的 IP 地址。

b=AS:500                                // 视频带宽

a=rtpmap:96 H264/90000          // 媒体属性行,视频( H264 为视频格式, 90000 为采样率)

a=fmtp:96 packetization-mode=1;profile-level-id=42001E;sprop-parameter-sets=Z0IAHpWoLQSZ,aM48gA==

a=control:track1                       // 该视频使用的 track1

m=audio 0 RTP/AVP 97          // 媒体类型(音频)以下均是对该音频的描述信息

b =AS:19                               // 音频带宽

a=rtpmap:97 MP4A-LATM/11025/1      // 视频格式( MP4A-LATM 为视频格式, 11025 为采样率)

a=fmtp:97 profile-level-id=15; object=2; cpresent=0; config=40002A103FC0

a=mpeg4-esid:101=x-envivio-verid:00011118

a=control:trackID= 2               / 该音频使用的 track2

    m 行又称媒体行,描述了发送方所支持的媒体类型等信息,需要详细说明下。

    m=audio 3458  RTP/AVP  0   96   97

    第一个参数 audio 为媒体名称:表明支持音频类型。

    第二个参数 3488 为端口号,表明 UE 在本地端口为 3458 上发送音频流。

    第三个参数 RTP/AVP 为传输协议,表示基于 UDPRTP 协议。

    第四到七个参数为所支持的四种净荷类型编号。

    a=rtpmap:0   PCMU

    a=rtpmap:96  G726-32/8000

    a=rtpmap:97  AMR-WB

    a 行为媒体的属性行,以属性的名称:属性值的方式表示。

    格式为: a=rtpmap:< 净荷类型 >< 编码名称 >

   净荷类型 0 固定分配给了 PCMU

   净荷类型 96 对应的编码方案为 G.726, 为动态分配的。

   净荷类型 97 对应的编码方式为自适应多速率宽带编码( AMR-WB ),为动态分配的。

对于视频

    m=video 3400 RTP/AVP 98  99

   第一个参数 video 为媒体名称:表明支持视频类型。

   第二个参数 3400 为端口号,表明 UE 在本地端口为 3400 上发送视频流。

   第三个参数 RTP/AVP 为传输协议 , 表示 RTP over UDP

   第四、五参数给出了两种净荷类型编号

   a=rtpmap:98  MPV

   a=rtpmap:99  H.261

   净荷类型 98 对应的编码方案为 MPV, 为动态分配的。

   净荷类型 97 对应的编码方式为 H.261 ,为动态分配的。

(3)SETUP

    SETUP 消息用于确定转输机制,建立 RTSP 会话。客户端也可以在建立 RTSP 后再次发出一个 SETUP 请求为正在播放的媒体流改变传输参数,服务器可能同意这些参数。若不同意,会回应 "455 Method Not Valid In This State"

     Request 中的 Transport 头字段指定了客户端可接受的数据传输参数;

     Response 中的 Transport 头字段包含了由服务器确认后的传输参数。

    如果该请求不包含 SessionID ,则服务器会产生一个 SessionID

SETUP rtsp://10.34.3.80/D:/a.264/track1 RTSP/1.0   //track1 表示对 1 号通道进行设置

CSeq: 4

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)   // 客户端版本信息

Transport: RTP/AVP;unicast;client_port=60094-60095       // 约定传输参数 RTP/AVP 表示采用 RTP over UDPunicast 表示单播,用以区别组播。 Client_port 约定客户端 RTP 端口为 60094RTCP 端口为 60095

RTSP/1.0 200 OK

CSeq: 4

Date: Tue, Jul 22 2014 02:41:25 GMT

Transport: RTP/AVP;unicast;destination=10.34.3.80;source=10.34.3.80;client_port=60094-60095;server_port=6970-6971  // 服务器端所指定的传输参数

Session: 54DAFD56;timeout=65    //SessionID

    从上面的 SETUP 会话中可以看到 RTP 端口用偶数表示, RTCP 对于 tcp 端口相邻的奇数端口。

    上面展示的是 RTP over UDP 方式。以下为使用 RTP over TCPSETUP 对话。

SETUP rtsp://10.34.3.80/D:/a.264/track1 RTSP/1.0   //track1 表示对 1 号通道进行设置

CSeq: 4

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Transport: RTP/AVP/TCP;unicast;interleaved= 0-1

RTSP/1.0 200 OK

CSeq: 4

Date: Tue, Jul 22 2014 02:41:25 GMT

Transport:

 RTP/AVP/TCP;interleaved=0-1

Session: 54DAFD56;timeout=65

    可以看到 SETUP 命令的 Transport 字段为 RTP/AVP/TCP ,同时多了一个 interleaved=0-1 字段。由于 RTP over TCPRTP 包和 RTCP 包发至同一个 TCP 端口,因此使用 interleaved 的值来区分到底是 RTP 还是 RTCP 包。 Interleaved=0 表示 RTP 包, interleaved=1 表示 RTCP 包。

(4)PLAY

     PLAY 方法通知服务器按照 SETUP 中指定的机制开始传送数据。 服务器会从 PLAY 消息指定范围的开始时间开始传送数据,直到该范围结束。 服务器可能会将 PLAY 请求放到队列中,后一个 PLAY 请求需要等待前一个 PLAY 请求完成才能得到执行。

     Range指定了播放开始的时间。如果在这个指定时间后收到消息,那么播放立即开始。

不含Range头的PLAY请求也是合法的,此时将从媒体流开始位置播放,直到媒体流被暂停。如果媒体流通过PAUSE暂停,媒体流传输将在暂停点继续传输。如果媒体流正在播放,那么该PLAY请求将不起作用。客户端可以利用此来测试服务器是否存活。

PLAY rtsp://10.34.3.80/D:/a.264/ RTSP/1.0

CSeq: 5

User-Agent: LibVLC/2.0.7 (LIVE555 Streaming Media v2012.12.18)

Session: 54DAFD56                 //SessionIDSETUP 回应中返回

Range: npt=0.000-   /                / 指定开始播放的时间

RTSP/1.0 200 OK

CSeq: 5

Date: Tue, Jul 22 2014 02:41:25 GMT

Range: npt=0.000-

Session: 54DAFD56

RTP-Info: url=rtsp://10.34.3.80/D:/a.264/track1;seq=10244;rtptime=2423329550  //R TP 信息

   Url 字段为 RTP 参数对应的流媒体链接地址, seq 字段为流媒体第一个包的序列号, rtptimerange 域对应的 RTP 时间戳

(5)PAUSE

    PAUSE消息通知服务器暂停流传输的传输。如果请求URL中指定了具体的媒体流,那么只有该媒体流的播放被暂停。可以指定仅暂停音频,此后的播放将会静音。如果请求URL指定了一组流,那么在该组中的所有流的传输将被暂停。服务器有可能不支持 PAUSE 消息。例如,实时流就有可能不支持暂停。当一个服务器不支持某一个消息时,会回应给客户端“ 501 Not Implemented”

    PAUSE请求中可能包含一个Range头,用来指定媒体流暂停的时间点,称之为暂停点。Range头必须包含一个精确的值,而不是一个时间范围。如果 Range头指定了一个时间超出了PLAY请求的范围,服务器将将返回"457 Invalid Range" 。如果Range头缺失,那么在收到暂停消息后媒体流传输立即暂停,并将暂停点设置成当前播放时间。

(6) TEARDOWN

    TEARDOWN请求终止了给定URL的媒体流传输,并释放了与该媒体流相关的资源。

三、RTP/RTCP协议

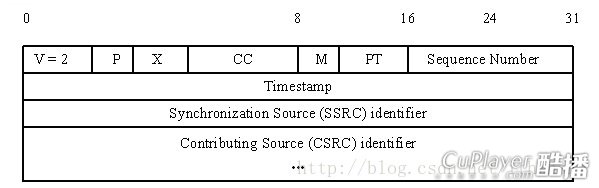

     RTP是实时传输协议(Real-Time Transport Protocol)的缩写。是针对多媒体数据流的实时传输协议。通常建立在UDP协议之上,也可以建立在TCP协议之上。有人将其归为应用层协议,也有人 将其归为传输层协议,这都是可以的。Rtp协议提供了时间戳和序列号。发送端在采样时设置时间戳,接收端收到后,会按照时间戳依次播放。RTP本身只保证 实时数据的传输,并不能为按顺序传送的数据包提供可靠的传送机制,也不提供流量和拥塞控制,它依靠RTCP来提供这些服务。



    版本号(V):0-1  2b 用来标识使用的RTP版本。

    填充位(P):2  1b 如果该位被置为1,则RTP包的尾部会跟附加的填充字节。

    扩展位(X):3 1b 如果该位被置为1,则RTP包的尾部会跟附加扩展帧头。

    CSRC计数器(CC): 4-7 4b 固定头部后跟着的CSRC数目。

    标记位(M): 8 1b 该位的解释由配置文档解释。

    载荷类型(PT):9-15 7b标识RTP载荷的类型。

    序列号(SN): 16- 31 16b发送方在发送完每一个RTP包后会将该域 的值加1,接收方可以通过检测序列号来判断是否出现RTP丢包现象。注意:序列号的初始值是随机的。

    时间戳:32 32b 该包中第一个字节的采样时刻。时间戳有一个初始值,随着时间的流逝而不断增加。即使此时没有包被发出,时间戳也会不段增加。时间戳是实现去除抖动和实现同步必不可少的。

    SSRC:同步源标识符: 32b  RTP包的来源,在同一个RTP会话中不能 有两个相同的SSRC值。该字段是根据一定的算法随机生成。

    CSRC List:贡献源列表 0-15个,每项32b 用来标识对一个RTP混合器产生的新包有贡献的所有RTP包的源。

RTCP协议

   RTCP是实时控制协议(Real-Time Control Protocol)的缩写。RTCP通常与RTP配合使用,用以管理传输质量在当前进程之间的交换信息。在RTP会话期间,各参与者周期性的传送RTCP 包,RTCP包中包含已发送数据包的数量、丢失的数据包的数量等统计资料。服务器可以利用这些信息动态的改变传输速率,甚至改变有效载荷的类型。RTP和 RTCP配合使用,可以有效且以最小的开销达到最佳传输效率,非常适合传送实时流。

    RTSP通常使用RTP协议来传送实时流,RTP一般使用偶数端口,而RTCP使用相邻的奇数端口,即RTP端口号+1。

     在RTCP通信控制中,RTCP协议的功能是通过不同类型的RTCP包来实现的。RTCP也是基于UDP包来传送的,主要有五种类型的封包:

    1.SR:发送端报告,由发送RTP数据报的应用程序或中端发出的。

    2.RR:接收端报告,由接受但不发送RTP数据报的应用程序或中端发出。

    3.SDES: 源描述,传递与会话成员有关的标识信息的载体,如用户名、邮件、电话等。

   4.BYE: 通知离开,通知回话中的其他成员将退出会话。

   5.APP: 由应用程序自己定义,作为RTCP协议的扩展。

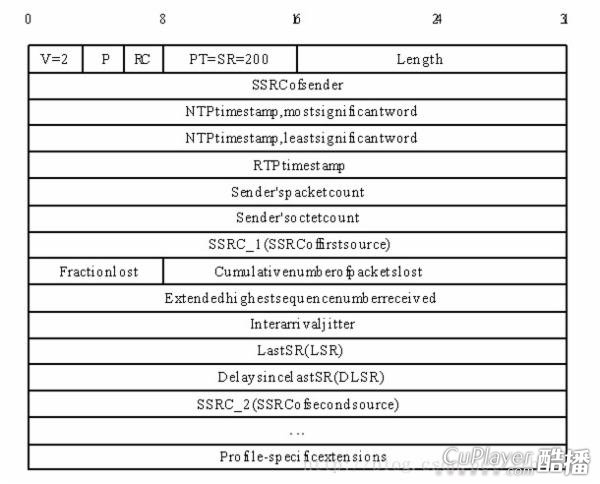

    版本( V ):同 RTP 包头部

    填充 (P) :同 RTP 包头部。

    接收报告计数器( RC:5bSR 包中接收的报告块的数目。

    包类型( PT ): 8bit SR 包类型为 200

    长度( length ): SR 包以 32bit1 单位的长度减 1

    同步源( SSRC ): SR 包发送的同步源标识符。与对应 RTP 包中的 SSRC 一样。

    NTP 时间戳( Network Time Protocol:SR 包发送时的绝对时间。用于同步不同的流。

    RTP 时间戳:与 NTP 时间戳对应,与 RTP 包中的时间戳具有相同的初始值。

    Send’s Packet count :从开始发包到产生这个 SR 包的这段时间内发送者发送的有效数据的总字节数,不包括头部和填充,发送者改变 SSRC 时,该域要清零。

    同步源 nSSRC 标识符:该报告中包含的是从该源接收到的包的统计信息。

    丢失率:表明从上一个 SRRR 包发出依来从同步源 n 发送的 RTP 包的丢失率。

    累计丢失数据:从开始接受 SSRC_n 的包到发送 SR 这个时间段内 SSRC_n 发送的 RTP 丢失的总数目。

    收到的扩展最大序列号:从 SSRC_n 收到的从 RTP 数据包中的最大序列号。

    接收抖动( Interarrival jitter ): RTP 数据包接收时间的统计方差估计。

    上次 SR 时间戳( Last SR ):取最近从 SSRC_n 收到的 SR 包中的 NTP 时间戳中的中间 32bit 。如果还未收到 SR 包,则为 0

    上次依赖 SR 延迟( Delay since Last SR ):从上次 SSRC_n 收到 SR 包到发送本包的延迟。

音视频同步

    传送的音频和视频流位于两个不同的 RTP 会话中,每个 RTP 包均有自己的时间戳,同时 RTCP 包中的 NPT 字段( Network Protocol Time )保存的绝对时间可以用来将音视频映射到同一时间轴上,从而实现音视频同步。

    上述各协议在 TCP/IP 中的位置

http://www.tuicool.com/articles/bQvaE3J
